数据视图

描述

视图主要是用来控制页面中绘制的组件，以及组件的各个属性、方法、事件等，通过编辑视图，可以修改页面的呈现与交互。

由于使用页面设计器可以直接设计页面，配置组件，操作视图更简单，也更为方便直观。

因此不建议在此页面管理视图，最好只做查询功能。

如果想要直接修改视图的源代码，那么可以按照下面的说明来操作。

或者想了解页面配置的运行机制以及源码结构，也可以阅读该章内容进行参考。

操作


1. 查看

可以查看视图的详细信息。

2. 编辑

可以编辑基础信息。

也可以对视图内容进行友好的可视化代码编辑。


3. 复制

可以对该视图进行复制，以达到快速新建并复用的目的。

4. 删除

删除该视图，并有删除前的信息确认。

5. 寄连

可以查看绑定的寄连，数据视图在绑定了执行寄连之后，页面加载的时候，如果该寄连是在 before 阶段执行的，那么在寄连执行的时候可以直接获取到当前视图内容对象。

5. 页面

可以查看所有使用该视图的页面，方便修改视图的的时候知道会受到影响的页面。

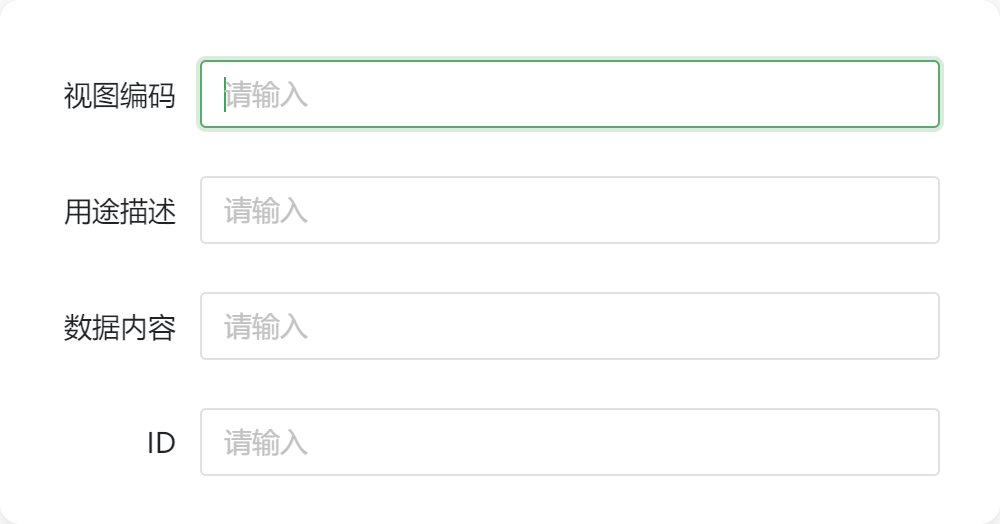

查询


可以通过视图编码、用途描述、数据内容以及ID进行查询，支持模糊查询。

点击空格即可唤出查询窗口，输入条件后按回车键执行查询。

可以多个条件同时输入，支持清空条件。

规范

1. 设计原则

我们将页面中的各个区域进行划分，以行为单位，也就是一个页面由多个行组成，所有的页面元素全部都归属于一个对应的行里面。

每个行可以分成多列，每个列中可以继续包含多行和多列，我们将页面中的元素全部都放到对应的列里面，每个元素都对应着我们预置的某个组件，这样就形成了整个页面。

2. 设计理念

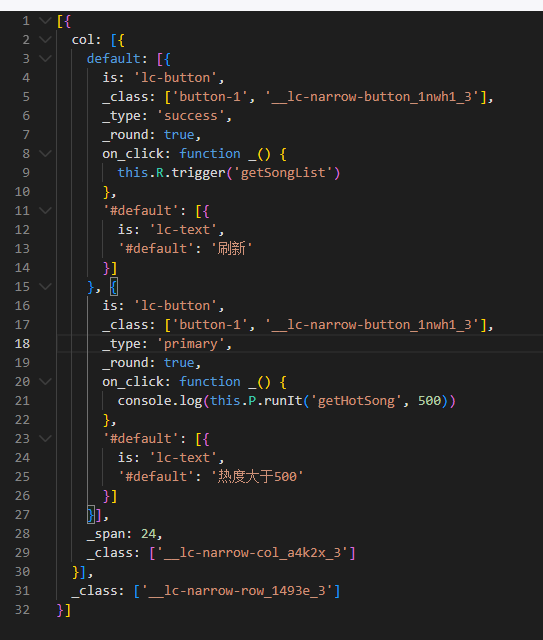

通过json的形式对这些行、列、元素进行描述，可以指定属性、事件、方法、权限等等。页面加载时通过一个或多个这样的json就能够知道该页面的结构，从而进行页面的渲染，以及其他行为的处理。

我们将由此设计出来的json称之为数据视图，因为它通过数据的描述，能够决定页面视图的呈现。

行列

存在最外层的数组中对象的个数，即表示该数据视图包含的行数，如：[{}] 表示一行，[{},{}] 表示两行.

每一行可以包含列，列用col表示，对应数组中包含的对象个数，即表示列数，如：

[{
  col: [{
  }]
}]

上面代码表示有一行一列。

每一行是一个对象，对象中可以包含任意属性，通过col来标识包含的列。

每一列也是一个对象，列或者任意组件都具有插槽，通过以 # 开头，来表示这是一个插槽，比如：#default、#header 等等。

其中default插槽可以省略#标识，相当于关键字。

[{
  col: [{
    _span: 12,   //所占列数
    default: []  //表示行内的元素，也可理解为 default 插槽
  },{
    _span: 12,
    default: [{
      col: [{}]
    }]
  }]
}]

表示有一行两列，第二列中又包含了一行一列。关于 default 的更多信息详见

可以给行列添加任意的属性、事件等，其中key的第一个字符为 _ 的属性，将会自动绑定到该元素上面。

key中带有前缀on_的属性将被作为事件来进行处理。

[{
  _class: 'c-red b',   //所使用的样式
  '_data-role': 'first-row',  //绑定的 dataRole 属性值
  col: [{
    _class: 'p-c',
    _span: 12,
    //绑定 click 事件
    on_click: function() {
      console.log('点击了该列')
    },
    default: []
  }]
}]

其中以下划线开头的属性都会被绑定为组件的属性，以on加下划线开头的属性自动绑定为组件的事件

示例如下放入一个文字组件在列中，并居中显示。is 属性表示该组件是什么组件。

[{
  //行样式，其中有字体和字体大小等样式，详细解释后面再说。
   _class: 'mt-50 ff-zhongsong fw-700 c-red fs-33 mb-10',
  col: [{
    _span:24,
    _class: 'ta-c', //居中样式
    default: [{
      is: 'lc-text', //渲染一个 text 文本
      default: '生知安行、学知利行、困知勉行'
    }]
  }]
}]

视图渲染文字示例

is属性代表需要渲染的组件，以lc-开头，加上元素名，比如要渲染一个element-plus的按钮组件可以这样写：is:'lc-button'

注意: 这部分内容仅做理解页面结构使用，不推荐采用编辑JSON配置去开发页面，正常开发页面仅在页面设计器中拖拽组合即可完成页面搭建。

如想要知道某个页面用到的所有数据视图，可点击数据视图管理页面右上角的

寄连检索图标

输入页面的id进行查找。

项目代码中预置好了各种可能用到的组件，我们只需要指定组件名称即可将该组件渲染到页面中。

组件

我们的所有组件全部都是放在列中的，某些特殊组件可能还包含一些其他组件。

所有组件的默认内容都是用default字段来指定，如需绑定数据则用_data来绑定。

下面我们来看一个简单的例子：

首先，我们新建一行一列，并填入一些文字。

[{
  col: [{
    default: [{
      is: 'lc-text',
      default: '可视化设计页面真的是太酷啦'
    }]
  }]
}]

其中is字段是用来指定要渲染的组件，所有需要引用的组件，需要在组件名前面加上lc-前缀，如text组件的引用就是lc-text。

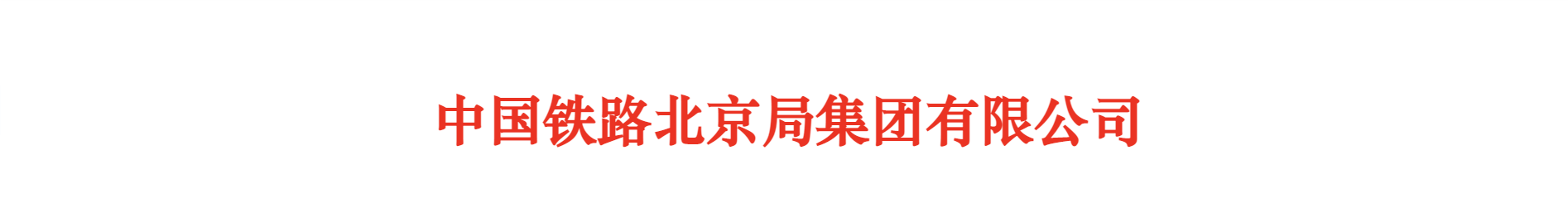

我们来看下页面中的渲染效果。


然后我们添加一些样式，来改变页面呈现。

[{
  _class: 'mt-50 ff-zhongsong fw-700 c-red fs-33 mb-10',
  col: [{
    _class: 'ta-c',
    default: [{
      is: 'lc-text',
      default: '可视化设计页面真的是太酷啦'
    }]
  }]
}]

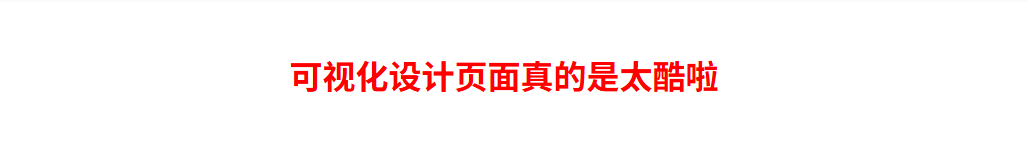

再看下效果。


让我们再追加一列，并在第二列中添加两个元素，一个下拉框和一段文字。

[{
  _class: 'mt-50 ff-zhongsong fw-700 c-red fs-33 mb-10',
  col: [{
    _span: 15,
    _class: 'ta-c',
    default: [{
      is: 'lc-text',
      default: '可视化设计页面真的是太酷啦'
    }]
  }, {
    _span: 9,
    default: [{
      is: 'lc-select',
      _class: 'w-240 mr-10',
      model: 'learnBegin'
    }, {
      is: 'lc-text',
      default: '开始学习'
    }]
  }]
}]

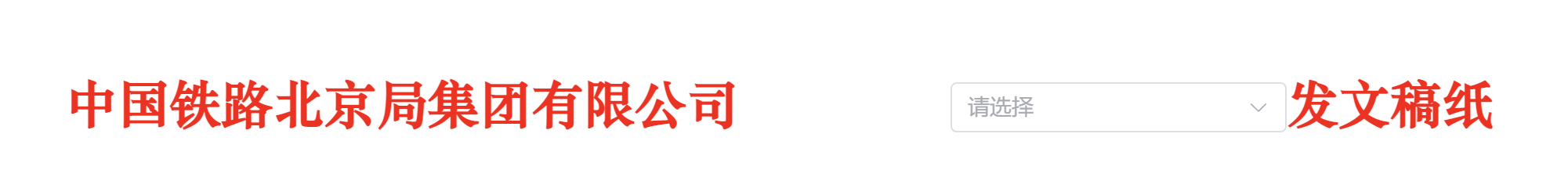

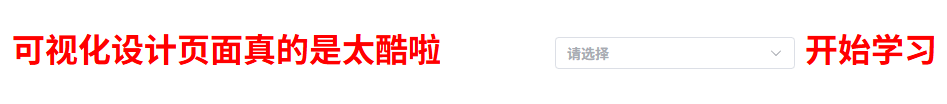

看看现在的效果。


可以看到通过我们构造的json，页面已经能够成功解析并渲染出来，其中model字段表示如果要提交到后端的话，这个下拉框对应的key。

现在的下拉框暂时是还没有数据的，因为我们没有配置它。通过指定default我们可以对下拉框构造数据。

让我们重新设定一个json，并对下拉框添加数据。

[{
  _class: 'mt-50 ff-zhongsong fw-700 c-red fs-33 mb-10',
  col: [{
    _span: 15,
    _class: 'ta-c',
    default: [{
      is: 'lc-text',
      default: '可视化设计页面真的是太酷啦'
    }]
  }, {
    _span: 9,
    default: [{
      is: 'lc-select',
      _class: 'w-240 mr-10',
      model: 'learnBegin',
      default: [{
        is: 'lc-list',
        _data: [{
          label: '今天',
          value: 'today'
        },{
          label: '明天',
          value: 'tomorrow'
        },{
          label: '以后',
          value: 'later'
        }],
        default: [{
          is: 'lc-option',
          _label: '#label',
          _value: '#value'
        }]
      }]
    }, {
      is: 'lc-text',
      default: '开始学习'
    }]
  }]
}]

这是给下拉框添加了一个 list 组件，用来渲染选项列表，然后再给它赋值一个列表数据，并把它的默认插槽添加上 option 组件。关于 _data 更多的配置和使用信息详见

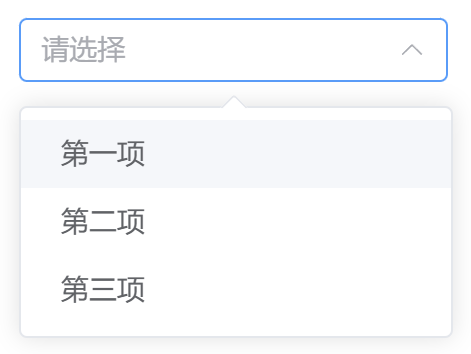

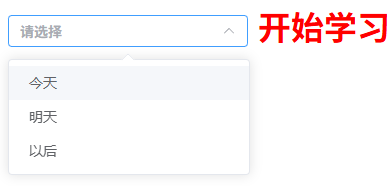

看下页面效果


让我们再简单的添加一个事件，在选项发生改变的时候执行操作。

[{
  _class: 'mt-50 ff-zhongsong fw-700 c-red fs-33 mb-10',
  col: [{
    _span: 15,
    _class: 'ta-c',
    default: [{
      is: 'lc-text',
      default: '可视化设计页面真的是太酷啦'
    }]
  }, {
    _span: 9,
    default: [{
      is: 'lc-select',
      _class: 'w-240 mr-10',
      model: 'learnBegin',
      default: [{
        is: 'lc-list',
        _data: [{
          label: '今天',
          value: 'today'
        },{
          label: '明天',
          value: 'tomorrow'
        },{
          label: '以后',
          value: 'later'
        }],
        default: [{
          is: 'lc-option',
          _label: '#label',
          _value: '#value'
        }]
      }],
      on_change: function(e) {
        console.log(e)
        console.log('选项值发生改变')
      },
    }, {
      is: 'lc-text',
      default: '开始学习'
    }]
  }]
}]

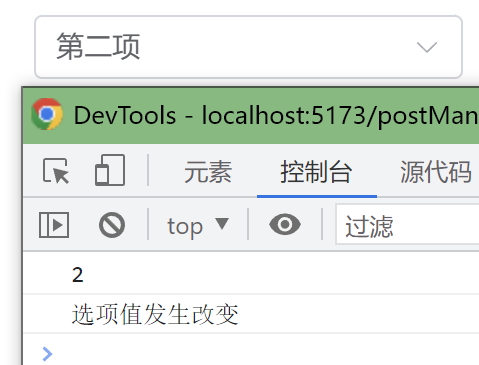

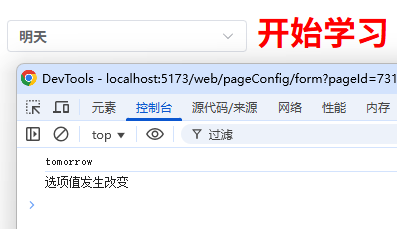

看下效果


说明

所有在数据视图中指定的组件默认都是由 element-plus 中的组件来渲染的，如果需要使用 naive-ui 组件渲染，可以通过category属性来指定。

所有组件可以绑定的属性和事件都由渲染组件来决定，只要渲染组件支持，那么就可以任意绑定，除此之外，只要是vue支持的属性、方法或事件也可以指定方式进行设定。

我们还可以额外指定一些不带下划线的附加属性，之后我们可以通过对视图的引用来对这些属性进行访问。

关于更多的属性配置可以浏览参考
